装机基础知识大全

一、了解CPU接口
　　在谈到CPU安装之前，笔者先给大家介绍主流CPU所对应的CPU插槽的相关知识。
　　目前比较常见的CPU接口形式有：Socket 7.Slot 1.Socket 370.Slot A、Socket 462（也称 Socket A）、Socket 423.Socket 478，其中，Socket 370.Socket A和Socket 478是占主流地位。 Socket 370接口主要对应Intel的Celeron、Pentium III系列和VIA的C3系列Socket 462接口主要对应AMD的 Duron、Athlon和AthlonXP系列Socket 478接口主要对应Intel的Pentium 4系列。
　　在英文中Slot的意思是“插槽”，Socket是“插座”。因此，凡是以Slot命名的CPU接口，都是长长的槽状（样子和主板上扩展槽差不多，所以称作“插槽”），插于其上的CPU也是长长的卡状，有很多“金手指”以Socket命名的接口必定是插座式的，对应的CPU是薄片状、带有很多插针的样子。

　　小提示：如何知道CPU插座是什么类型的？
　　主板上的CPU插座上都会清楚地标示出来，如：Socket 370.Socket 462。要注意的是，Socket 478插座一般是标示为“mPGA 478B”，而不是“Socket 478”。

　　二、安装CPU

　　在安装CPU之前，最好能准备一些工具，如：螺丝刀、尖嘴钳。虽然没有工具我们可以照样安装，不过借助工具更容易安装些。这两个工具并不是为了拧螺丝用，而是为了安装CPU散热器的扣具。另外，还要准备些导热硅脂。适量地涂抹导热硅脂，可以让CPU核心与散热器很好地接触，从而达到导热的目的。

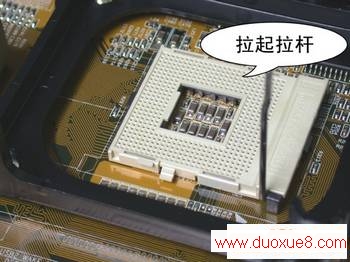

　　STEP1：目前，主流的CPU插座都是采用ZIF（Zero Insertion Force，零插拔力）设计，也就是在CPU插座旁边加了一个拉杆。这样安装或拆卸CPU的时候，只需要拉一下拉杆就可以了。在安装CPU时，先拉起CPU插座边的棕色拉杆，并呈90度的角度，如图1所示。



　　STEP2：CPU不是随便就可以插入到CPU插座，安装CPU必须按照特定的方向才能插入。

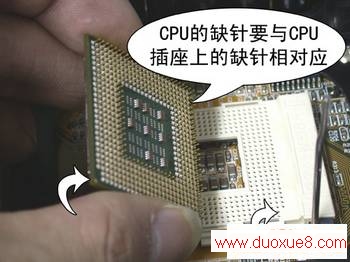

　　适用Socket 478：以Socket 478接口的Pentium 4为例，在CPU正面的左下角，会有一个箭头，主要的目的是提示大家要与Socket 478插座上的缺针位置相对应，如图2所示。

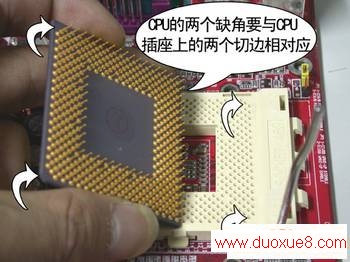

　　适用Socket 462：在Socket 462插座上有两个缺角，在CPU正面的左下角也会发现有一个缺角，在此缺角的边上会有一个小小正方形的标记，在右下角也会发现“N”的标记。安装CPU的时候，一定注意与主板上的两个缺角相对应，如图3所示。Socket 370插座上也有两个缺口，只不过方向与Socket A插座不同而已。



　　安装前可以先把CPU侧立起来，对齐缺口后，再把CPU垂直放入CPU插座。

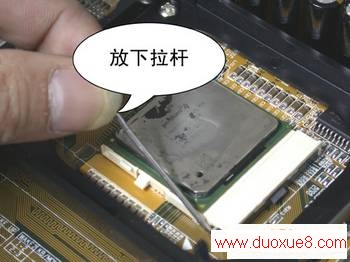

　　STEP3：确认CPU已完全插入到CPU插座后，再放下拉杆，真到听到“咔”的一声轻响即可，如图4所示。

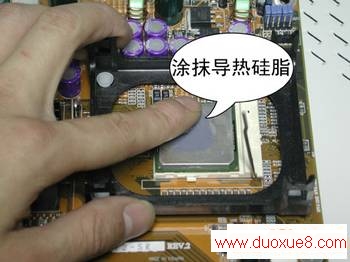

      STEP：4最后我们可以把导热硅脂取一点，涂抹在CPU核心的表面，如图5所示。但不要涂抹过多，只觉薄薄的一层就可以了。



　　三、安装CPU散热器
　　大家都知道，CPU的形状各异，这当然需要与不同的散热器相配合，当中最主要区别就是扣具的形状。另外，还与散热片的形状、大小，以及核心位置、大小都有直接或间接的联系。Socket 370和Socket 462插座的CPU散热器基本可以通用，但是也不能胡乱套用。虽然它们的大小一样，但是CPU 的核心位置和厚度有点差别。对于Socket 478接口的Pentium 4，由于CPU与CPU插座的接触是通过扣具与CPU插座周围的底座来实现的，因此它与其他CPU散热器差别在于扣具上。下面将针对这两种CPU散热器分别进行讲述。
　　适用Socket 370和Socket 462：先把风扇以一个侧面的角度，放到CPU上，如图6所示。

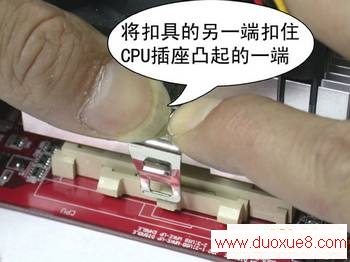

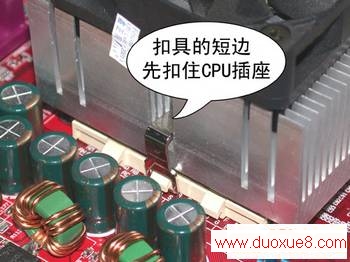

　　然后把扣具的一端扣在CPU插槽的凸起位置，另一端可以先用钳子或螺丝刀拉起，再扣到下面的凸起，如图7所示。切不可用力过猛，否则会伤到CPU核心。



　　小提示：安装Socket 370和Socket 462接口的CPU散热器时，还要注意散热器的方向要正确。此类CPU散热器的底部有一段是凹下去的，这个部位应该和CPU插座上凸起来的部位相对应，这样才能够正确的将散热器安装好。
　　适用Socket 478：先将CPU散热器平稳地放在CPU的核心上，如图8所示。

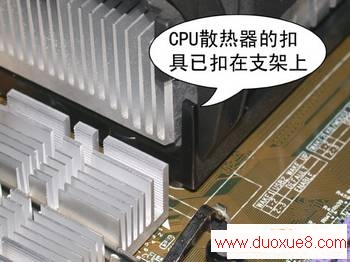

　　再将CPU散热器外部轻轻地往下压，直到塑料扣具的四个角都扣住Socket 478插座外部的支架，如图9所示。

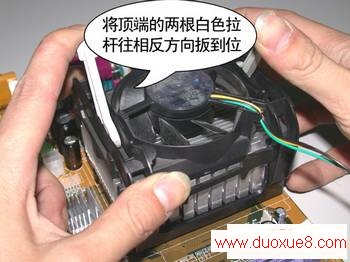

　　安装时必须注意用力均匀，用力不当将有可能压坏CPU核心，导致CPU损坏而无法正常工作。再将CPU散热器顶端的两根白色拉杆向相反方向扳动到底，如图10所示。这样，就完成CPU散热器的安装过程。

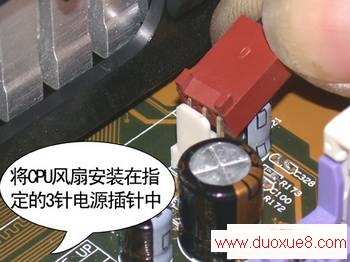

　　通常主板上会有至少3个以上适用于风扇使用的3针电源插针，建议用户最好将CPU风扇安装在指定的电源插针（通过查阅主板说明书即可得知）。你只要将这个电源插座的两头凸起的一端，对准主板上的3针电源插针的有档片的一端，然后往下插位，如图11所示。



　　如果你只是升级了CPU，那么在安装好CPU和CPU散热器之后，就可以按下电源按钮启动计算机。如果所安装的CPU已经被BIOS识别出来的话，就会在自检画面出现当前CPU的类型和主频等信息。

[ Last edited by myswangzhou on 2006-1-1 at 14:02 ]

安装好CPU后，接下来就要开始安装内存条了。在安装内存条之前，可以在主板说明书上查阅主板可支持的内存类型、可以安装内存的插槽数据、支持的最大容量等等。虽然这些都是很简单的，但是你知道不同内存条是如何区分的吗？你知道EDO RAM内存为什么必须成对才能使用吗？你知道RDRAM内存插槽的空余位置为何要插满终结器才能使用吗？这些都是安装内存条所必须了解的。如果你还不知道，那么这篇文章就非常适合你。
　　一、从外观上识别内存

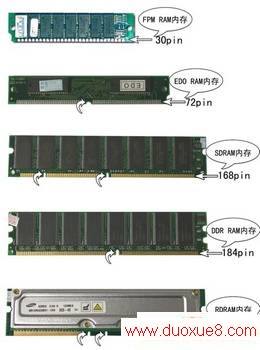

　　从计算机诞生开始，内存型态的发展真可谓千变万化。因此，下面先着重介绍内存的种类及其外观，好让大家对它们进行分辨，这也是大家在装机过程中必须了解的。从内存型态上看，常见的内存有：FPM RAM、EDO RAM、SDRAM、DDR RAM、Rambus DRAM，如图1所示。从外观上看，它们之间的差别主要在于长度和引脚的数量，以及引脚上对应的缺口。



　　FPM RAM主要流行在286.386时代，当时使用的是30pin的FPM RAM内存，容量只有1MB或2MB。而在486时代，及少数586电脑也使用72pin的FPM RAM内存。EDO RAM主要应用在486.586时代，也有72pin和168pin之分。从外形上看，30pin的 FPM RAM内存的长度最短，72pin的FPM RAM和EDO RAM内存的长度稍长一些，而168pin和EDO RAM内存与大家常见的 SDRAM内存是基本一样的。这几种内存很容易就可以在长度和引脚的数量上区分开来。只不过这些内存如今基本上已经销声匿迹了。
　　小提示：由于 EDO RAM与FPM RAM内存的内存数据宽度均为32位，而奔腾及其以上级别的数据总线宽度都是64位。因此，要想在奔腾及其以上级别的电脑中使用这些内存条，就必须同时使用二根同样的内存条。成对的二根内存条最好是使用相同型号，且相同容量的内存条。
　　大家最常见到的SDRAM内存具有 168个引脚，引脚上有两个不对称的缺口。在SDRAM内存的两侧，还可以发现各有一个缺口。如果是PC100/133 SDRAM，会在内存条上包含一个8针的SPD芯片，这是识别PC100/133内存的一个必要条件和重要标志。但是大家也要注意，有SPD芯片不一定代表这条SDRAM内存就是 PC100/133，但如果没有则肯定不是。
　　接下来，我们再来看看DDR RAM与SDRAM有什么不同。从外形上看，DDR RAM和传统的SDRAM区别并不很大，它们的金手指具有相同的总长度。但是，DDR RAM内存具有184个引脚，引脚上也只有一个小缺口。另外，在DDR RAM 内存的两侧，各有两个缺口。
　　Rambus DRAM（也称为RDRAM）内存的引脚也跟DDR RAM内存一样，采用184个引脚。但是它看上去和SDRAM和DDR RAM是完全不一样的。首选在RDRAM的外面包裹着一层金属屏蔽罩，以减少电磁干扰。大家注意看它的引脚，在中间的两个缺口附近没有设计引脚，这两个缺口也与SDRAM上的两个缺口是不一样的哦。在RDRAM内存的两侧，各有一个缺口。
　　小知识：SIMM、DIMM、RIMM
　　不同的内存条必须安装在主板上的专用内存插槽上。应用在台式电脑的内存插槽主要有：SIMM、DIMM、RIMM，这些都会在主板的内存插槽边上，以及主板说明书上标示出来。
　　SIMM（Single In-Line Memory Module，单边接触内存模组）是486及其较早的PC机中常用的内存插槽。SIMM内存插槽主要有两种型态：30pin和72pin。30pin的单面内存条是用来支持8位的数据处理量。72pin的单面内存条是用来支持32位的数据处理量。因此，例如一次可处理64位的英特尔奔腾系列的中央处理器，你需要8条30pin或2条72pin的内存条来支持它。在486以前，大多采用30pin的 SIMM插槽，或者与72pin的SIMM插槽并存而在Pentium中，应用更多的则是72pin的SIMM接口，或者是与DIMM插槽并存。
　　DIMM（Dual In-Line Memory Module，双边接触内存模组）内存插槽是指这种类型接口内存的插板的两边都有数据接口触片，这种接口模式的内存通常为84pin或92pin，但由于是双边的，所以一共有84×2=168pin或92×2=184pin接触。DIMM内存插槽支持 64位数据传输，使用3.3V电压。
　　RIMM（Rambus In-Line Memory Module）内存插槽就是支持Direct RDRAM内存条的插槽。RIMM有184pin，资料的输出方式为串行，与现行使用的DIMM模块168pin，并列输出的架构有很大的差异。
　　二、安装内存条
　　在安装内存条之前，大家不要忘了看看主板的说明书，看看主板支持哪些内存，可以安装的内存插槽位置及可安装的最大容量。不同内存条的安装过程其实都是大同小意的，这里主要说明常见的SDRAM、DDR RAM、RDRAM内存。
　　STEP1：首先将需要安装内存对应的内存插槽两侧的塑胶夹脚（通常也称为“保险栓”）往外侧扳动，使内存条能够插入，如图2所示。
