首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。所以我们有理由通过改造去抛弃它。

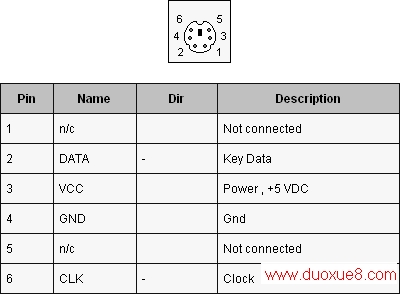

仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和USB应该是一一对应的。有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。
不过本着diy的精神，还是谨慎为好。本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。测试后才知道，上面的是错误的。唉，错的也往网上放，差点害苦我。幸亏小心，呵呵。

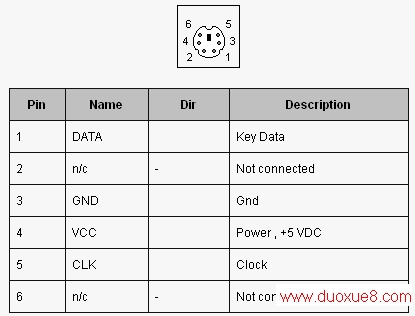

按照本人的测试，针脚定义修正如下：
键盘接线黄、红、白、绿对应的针脚如下
黄3
红4
白6
绿2

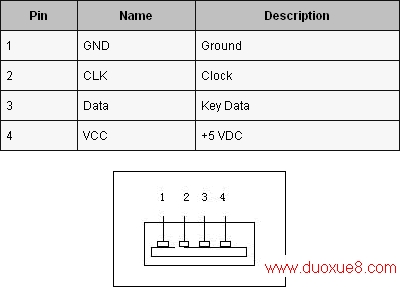

USB的针脚定义如下图：
(注：图示仅供参考，可能有错)
USB对应的线与针脚间的连接如下：
红4
白3
绿2
黑1
这样弄清楚了各个针脚的意义，我们就可以进行改造了。

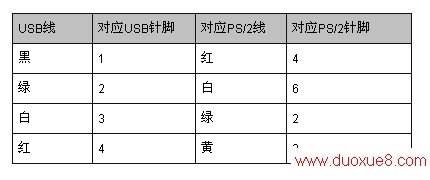

根据针脚定义我们对应的做出以下表格：
首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了；然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断；找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。这样做也相对简单，但是不美观。好了，现在试试看，你有USB键盘了吧？好用吧？别忘了在BIOS里边将USB keyboard support设置为Enable啊。否则用不了别怪我！
有了键盘改造的经验，顺便说一下鼠标的改造。让我们可以彻底抛弃PS/2接口。找来一个双飞雁2D鼠标，打开鼠标。同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为：
蓝3
白6
绿2
橙4

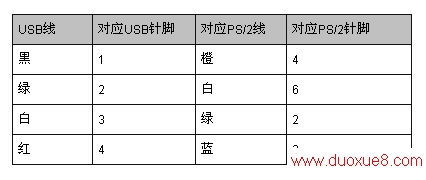

当然USB接线和针脚也和刚才的一样了。修改的时候也和修改键盘一样就行了。不过需要注意的是鼠标的连线和电路板不是焊点，而是插槽，这样修改起来或许更方便。具体的接线对应下表：
以上就是关于键盘和鼠标PS/2接口改造为USB接口的方法。通过这些改造我们就可以完全抛弃陈旧的PS/2而换上大红大紫的USB接口了。最后需要提醒的是，朋友们在修改的时候最好自己用万能表测试一下，因为不同的鼠标和键盘可能用线的颜色不太一样，本文的目的就是教给大家基本方法。
