一、概述

  因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。绝对不能出错,否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件”,因此到现在我都怕一不小心把自己的U盘在别人的机器上被烧了,所以在使用U盘拷文件时,一直都使用键盘口附近后置的USB接口,因为主板集成的接口安全,不会有电源接反的可能。

  今天客户打电话投诉说自己的电脑等了半个多月才修好,可把自己的移动硬盘往上面一接,屏幕上闪了一下发现新硬件,然后移动硬盘就没有动静了,再把移动硬盘接到办公室的电脑里也不能用了。当时我一听头就嗡的一下,马上派人上门检查,结果当用我自己做的测试线接到后置的USB接口,指示灯亮,但接到前置就根本不亮。拆机一看,果真接反了。后面的事就不用说了...。

  由此前置USB数据线接反的严重性大家应该都知道了,但是如何防止类似的情况发生呢,这就需要我们能够准确判别前置USB线的排列顺序,可以正确连接前置USB接线。新机器倒还可以,有使用手册,翻一翻就可以了。但是旧主板呢,拿去修理的机器呢?没有主板手册怎么办?到网上下载主板的使用手册,太浪费时间了,更何况也不一定能够找到该型号主板的接线图。不过,如果我们晓得USB接口的基本布线结构,那问题不是就迎刃而解了吗。

二、USB接口实物图

主机端:

接线图:

VCC Data- Data+ GND
实物图:


图片点击可在新窗口打开查看

设备端:

接线图:

VCC GND Data- Data+
三、市面上常见的USB接口的布线结构

  这两年市面上销售的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板,我们维修的时候根本没有使用说明书;还有像以前的815主板,440BX,440VX主板等,前置USB的接法非常混乱,没有一个统一的标准。当我们维修此类机器时,如何判断其接法呢?

  现在,我把市面上的比较常见的主板前置USB接法进行汇总,供大家参考。(说明:■代表有插针,□代表有针位但无插针。)

1、六针双排

  这种接口不常用,这种类型的USB插针排列方式见于精英P6STP-FL(REV:1.1)主板,用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示。

■DATA1+ ■DATA1- VCC ■DATA2- ■DATA2+ GND


2、八针双排

  这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMS(REV:1.0)主板等。该主板还提供了标准的九针接法,这种作是为了方便DIY在组装电脑时连接容易。

VCC ■DATA- ■DATA+ □NUL GND  GND □NUL ■DATA+ ■DATA- VCC

图片点击可在新窗口打开查看

  微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的USB1.0标准接口两个,只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术,所以即使我们把USB的供电线接反,也不会导致主板无法启或烧毁USB设备的情况产生。



VCC ■DATA- ■DATA+ GND  GND ■DATA+ ■DATA- VCC
  以下这种接口比较常见,多使用于815,或440BX较早的主板上。

VCC ■DATA+ ■DATA- GND  VCC ■DATA+ ■DATA- GND
  以下这种接口现在不多见,也见于2001,2002年时期的主板上。

VCC ■DATA- ■DATA+ □NUL ■GND VCC ■DATA- ■DATA+ □NUL ■GND
3、九针双排

  这种前置USB接口最常见,大多数主板都使用这种接口,有的还带有插槽来限位。如:精英P6IEA,INTEL D845GLVA主板,L4IBMGL2(REV:1.0B),精英865PE-A(REV:2.0),捷波P4X400DA主板,捷波JP4MFM。

VCC ■DATA- ■DATA+ ■GND ■NC VCC ■DATA- ■DATA+ ■GND □NUL


图片点击可在新窗口打开查看

  有的主板的第十针也接地了,但这对性能改变不大,也没有多大差别,可以接也可以不接。



VCC ■DATA- ■DATA+ ■GND ■GND VCC ■DATA- ■DATA+ ■GND □NUL


图片点击可在新窗口打开查看

  有的主板上不但带有限位设计,同时也明确标明了每一根针的定义,如微星MS-845GLML主板。


图片点击可在新窗口打开查看

  捷波生产的几款主板的前置USB接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2等主板,空针的位置正好是第十针,而非第九针。


图片点击可在新窗口打开查看

  精英L4S5M主板也是九针前置USB接口,但空针的位置是第七针,同时第四针是不使用的,两个USB接口的正好互反。对于互反的USB接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏。



■GND ■NC ■DATA+ ■DATA- VCC VCC ■DATA- ■DATA+ □NUL ■GND


[此贴子已经被作者于2006-3-15 18:37:24编辑过]

图片点击可在新窗口打开查看

  捷波生产的几款主板的前置USB接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2等主板,空针的位置正好是第十针,而非第九针。


图片点击可在新窗口打开查看

  精英L4S5M主板也是九针前置USB接口,但空针的位置是第七针,同时第四针是不使用的,两个USB接口的正好互反。对于互反的USB接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏。



■GND ■NC ■DATA+ ■DATA- VCC VCC ■DATA- ■DATA+ □NUL ■GND


图片点击可在新窗口打开查看

  微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的USB1.0标准接口两个,只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术,所以即使我们把USB的供电线接反,也不会导致主板无法启或烧毁USB设备的情况产生。



VCC ■DATA- ■DATA+ GND  GND ■DATA+ ■DATA- VCC
  以下这种接口比较常见,多使用于815,或440BX较早的主板上。

VCC ■DATA+ ■DATA- GND  VCC ■DATA+ ■DATA- GND
  以下这种接口现在不多见,也见于2001,2002年时期的主板上。

VCC ■DATA- ■DATA+ □NUL ■GND VCC ■DATA- ■DATA+ □NUL ■GND
3、九针双排

  这种前置USB接口最常见,大多数主板都使用这种接口,有的还带有插槽来限位。如:精英P6IEA,INTEL D845GLVA主板,L4IBMGL2(REV:1.0B),精英865PE-A(REV:2.0),捷波P4X400DA主板,捷波JP4MFM。

VCC ■DATA- ■DATA+ ■GND ■NC VCC ■DATA- ■DATA+ ■GND □NUL


图片点击可在新窗口打开查看

  有的主板的第十针也接地了,但这对性能改变不大,也没有多大差别,可以接也可以不接。



VCC ■DATA- ■DATA+ ■GND ■GND VCC ■DATA- ■DATA+ ■GND □NUL


图片点击可在新窗口打开查看

  有的主板上不但带有限位设计,同时也明确标明了每一根针的定义,如微星MS-845GLML主板。


图片点击可在新窗口打开查看

  捷波生产的几款主板的前置USB接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2等主板,空针的位置正好是第十针,而非第九针。


图片点击可在新窗口打开查看

  精L4S5M主板也是九针前置USB接口,但空针的位置是第七针,同时第四针是不使用的,两个USB接口的正好互反。对于互反的USB接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏。



■GND ■NC ■DATA+ ■DATA- VCC VCC ■DATA- ■DATA+ □NUL ■GND 4、十针双排

  精英P6STM主板,神舟电脑使用的FC-810T主板使用十针双排USB接口,第九,十两名为闲置插针,两个USB接口的接法相同。

VCC ■DATA- ■DATA+ ■GND ■NC VCC ■DATA- ■DATA+ ■GND ■NC

图片点击可在新窗口打开查看

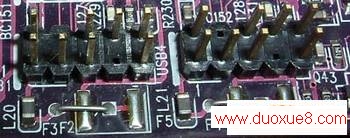

  像微星845 Ultra VER:1主板,虽然使用的也是十针双排接法,但两组USB接法相反,并且使用了双地线。

VCC ■DATA- ■DATA+ ■GND ■GND ■GND ■GND ■DATA+ ■DATA- VCC

图片点击可在新窗口打开查看

  微星815E PRO(VER:1)N1996

VCC ■DATA- ■DATA+ ■GND ■NC ■NC ■GND ■DATA+ ■DATA- VCC

图片点击可在新窗口打开查看


5、十五针双排

  这种接口不多见,见于佰钰P4X266(PR22-S),硕泰克SL-65KV2主板上面,虽然插针多,但USB接口也只是两个,多余的上面一排都是地线,是为了减少USB线间的干扰,提高工作性能设计的。

■GND   NULL ■GND ■GND ■GND ■GND ■GND ■GND ■VCC ■DATA- ■DATA+ ■GND ■VCC ■DATA- ■DATA+ ■GND
实物:

接口使用方便,可提供5V/500mA电源(其实在USB的设计规范中已指出了USB系统中允许的最小电压。对于主板上板载的USB接口,这个值为 4.75V)。主板USB接口提供的+5V电源一般有两个来源:电脑电源的+5V或+5VStandBy,当选用+5V(红色线,电流最大可达25A)时,供电电流可达数安倍;如果使用+5VSB(紫色线),因一般是用集成电路7805稳压,理论最大输出电流为1.5A,实际生产中厂家为节约成本,都不加散热片或散热片很小,供电电流就限制在500mA左右,因为该路电源的主要设计功能是为键盘开机,调制解调器远程唤醒,网卡启动,定时开机供电用,500mA足够用了。

  不同的主板因设计不同,其板载USB口供电的方式也不同,一般有如下几种:

  一、USB的供电部分与键盘/鼠标相同

  1、由跳线选择使用+5V或+5VStandBy,当使用+5VStandBy时USB接口的供电能力十分有限(但是好处是即使关机时USB接口也可供电,可用来给一些手持设备充电)。这个跳线通常就是“允许/禁止键盘开机”。

  2、由+5V电源通过一只三极管为接口供电,供电方式可控,电流有限制(通常是三极管自身功率限制了输出能力)。输出端一般有自恢复保险丝,该保险丝的熔断电流应小于三极管的极限电流。

  3、直接与+5V电源相连,由串联的自恢复保险丝提供过流保护,能提供的电流通常较大,例如:在技嘉GA-6OXT主板上,自恢复保险丝正常工作电流为2.5A,过载保护电流为4.7A。

  4、通过跳线选择是“通过三极管与+5V连接”还是“直接与+5V连接”,选择通过三极管与+5V连接时,情况与第2点相同(受限于三极管的输出功率,串联的自恢复保险丝是与三极管匹配的);选择直接连接时,还要看是不是与前者使用同一个自恢复保险丝,如果是的话,供电电流也不会大。如果是独立的,那情况与第3点类似。

  5、键盘,鼠标与USB供电不在一起,键盘和鼠标通过保险电阻直接与电源+5V相连,而前后USB接口供电由三极管供给。如:捷波PR22-S。

  二、USB的供电部分是独立的

  1、由+5V电源通过一只三极管供电,供电方式可控,电流有限制(通常是三极管自身功率限制了输出能力)。输出端一般有自恢复保险丝,该保险丝的熔断电流应小于三极管的极限电流。

  2、直接与+5V电源相连,由串联的自恢复保险丝提供过流保护,能提供的电流通常较大。

  在USB接口独立供电的设计下,“允许/禁止键盘开机”的跳线跟USB口的供电能力就没什么关系了。正常情况下不应该出现的设计是:USB独立供电,但是连接的是+5VStandBy;USB供电电路中没有串接自恢复保险丝(一旦出现短路,影响面极大)。

  电脑的前置USB接口也是从主板上接出来的,一般来讲前置USB口的供电方式有两种选择:一是和后置口的供电方式一样,二是直接与+5V相连(要串联自恢复保险丝)。不过前置接口真实的供电能力、包括实际的传输速度,还要受制于连接线和中间各环节插接 头的质量。

  从外在现象判断USB供电类型的一些方法:板载USB接口如果是可控供电,在刚开机时或机器休眠后,USB光电鼠标的灯是熄灭状态。只有当开始载入系统或进入正常工作模式时,光电鼠标的灯才会亮;而USB接口采用+5V直供的主板,只要一开机上电,U SB光电鼠标的灯就会亮,在休眠状态下也不会熄灭;USB接口采用+5VSB直供电的主板,无法是否关机开机或休眠,USB接口的光电鼠标和PS/2接口的键盘鼠标的灯都会始终常亮。

  三、USB扩展卡的接口供电方式

  1、通过可控制、带过流保护的电源模块供电。我手里有一块USB2.0扩展卡,提供四个USB口,使用两个AIC1526芯片供电,查了一下资料,该芯片专用于USB通道的供电,每片可提供两个通道、每通道500mA的电流。

  2、直接与+5V电源相连,由串联的自恢复保险丝提供过流保护。市面上不少廉价的扩展卡都是这样做的。

  四、使用另一个USB接口作为辅助供电口

  按一般的联想,每个接口500mA,我接上了两个接口,就应该有1000mA左右的供电能力,随便接哪两个USB口都是相同的表现——但实际并不如此。通常USB接口的供电为一个USB Host Hub支持两个USB接口,使用同一路电源供应。主板后置(或前置)的板载USB接口如果只有两个,供电应该是取自同一路电源,无论使用一个或两个USB 设备,其总的供电电流被限制在一定范围之内,特别是在PC的电源性能较差或使用功率偏小的电源时表现更为明显。如果我们使用的是耗电大的外置USB设备(大容量、高转速的2.5寸移动硬盘),即使两个USB接口都接上了,未必能达到500mA+500mA 的效果。

  不过,对于后置(或前置)的板载USB接口为四个或六个的情况,就可以避免这个问题,但是要注意不要接在同一个USB Host Hub出来的两个口上。当已经接在了某两个USB口上,却不能正常工作,可以尝试调换一下辅助供电接口的位置,或许就可以解决。

  在使用USB2.0扩展卡时,通常也可以参照上述原则。但有时候也有不同情况:上面说的使用AIC1526供电的卡,第一片1526供应给Port1、 Port2,第二片1526供应给Port3、Port4,在将某外置硬盘盒接到Port2、Por t3时,会出现供电不足,但是如果接到Port1、Port3就一切正常,按理说一片AIC1526上的两个通道都能提供500mA的电流,何况接到 Port2、Port3时是两个1526芯片一起供电,不存在同一片芯片总供应电流大了导致发热的问题—— 特别是换接为Port1、Port3时仍是两个芯片供电,只不过使用芯片一的另一个通道。只能解释为该供电芯片的两个通道可能在设计上就有供电不对称,不过未对该卡电路深入分析。

  下面有几个实际例子可参考分析:

  1.一只爱国者USB接口的10G移动硬盘,客户买回家后,在后置的USB接口上能够使用,而在前置的USB接口上根本找不到硬盘。最后客户认为是主板有问题,所以找到公司,要求换主板,最后向客户解释了其中的原委:因USB接口引线的长短不同,其供电电流会受到影响。后置USB接口直接由主板焊接,而前置USB接口经过多次连接,其接触电阻较大,损耗也大,所以引起前置USB接口供电不足,造成如此现象,这并不是主板的问题。要不,移动硬盘都带有一个键盘/鼠标接口,这是当USB接口供电不足时,可从键盘/鼠标接口提供部分辅助电流。所以后面的 USB接口我们一般用于不经常更换的USB设备,一般也是耗电量大的设备,如USB接口的扫描仪和移动硬盘等,而前置接口用于经常拔插的设备,如U 盘,MP3播放机等。

  2.移动硬盘在其他机子上使用正常,而在客户自己的机子后置USB接口上却不能使用,即使关机了,硬盘也会哗哗的响,硬盘指示灯常亮。 (注:这款机子没有前置USB接口)。在WIN ME系统下能够发现“Unknown USB Device”,“我的电脑”属性里USB设备前面有个黄色叹号,不能够安装使用。实际上这也是USB接口供电不足的问题。这款主板的USB接口后面有一个JP3跳线,是用来允许键盘开关机的,其功能的实现就是通过改变键盘,鼠标和USB接口的供电方式,是选择+5V还是+5VSB的副电源。最后改变一下跳线,由副电源的5VSB改为主电源5V供电后,就没有问题了。不过如果想用USB接口给你的手机或掌上电脑充电时最好还是使用副电源供电,因为无论你是否开机都可以进行充电。

  3.一台USB接口扫描仪(紫光3880),在销售商那里试机时正常,但客户拿回家后,在前置USB接口上工作正常,而在后置USB接口上却无法工作。当客户拿来后,非说主板有问题,公司的小伙子们也忙了老长时间,不知其所以然。其实这款主板的前后置 USB接口供电方法不一样,前置的USB接口直接使用+5V主电源供电,而后置的USB接口与键盘,鼠标在一起供电,并且有一跳线可选择供电来源。最后把跳线帽一换位置,问题就解决了。

  4、某兼容机前置USB接口能够使用移动硬盘,后置USB接口不能使用。客户反映新买了一个20G的移动硬盘,在自己的电脑上使用时出现了问题,在前置的USB接口上使用时硬盘的读写正常,没有问题。但插在后置的 USB接口上使用时,只能听见硬盘“哗哗”的声音,有盘符出现,但无法读写硬盘数据。此问题就是因为前置的USB接口的供电是直接取自+5V电源,而后置的USB接口和键盘,鼠标接口使用的是同一组电源,在键盘接口旁边有一跳线帽,可以用来改变键盘和US B接口的供电来源。当移动硬盘出现问题时,主板跳线所置的位置使用的是+5VSB供电,所以就出现了上述的故障现象。只要把跳线变一下位置就可以了,同时也会解决客户打电话反映的关机后光电鼠标或键盘的指示灯常亮的问题。

  2、前后置USB接口不能使用移动硬盘。这种情况一般出现在前后置硬盘都使用副电源或者是主板的USB接口被严格限制的主板上,对于此问题,主板上如果没有跳线帽时,只能通过辅助电流接口从PS/2或者USB接口取电,或者使用单独的外接电源供电。

  3、蓝天使WX-218移动硬盘(USB2.0)拷贝大文件时容易丢失文件尾部数据。客户反映该硬盘在拷贝大文件时总丢失,拷贝不全,拷贝小文件没有问题。这种故障也属于因为USB供电不足,在大文件拷贝时所需电流大,造成 USB接口的+5V供电电压不稳,从而导致数据传输过程中信号电平离散性加大,错误率上升,也就表现为文件拷贝过程中丢失或死机,长时间拷贝不能结束。我把该硬盘接到我的主机(主板为微星MS6309)启动计算机,硬盘发出“咔咔”的声音,在系统中不能发 现新硬件;在关机接入辅助电流接口 PS/2,再开机,仍然和刚才一样的表现,还是不能发现硬盘。当把该移动硬盘接入笔记本的USB接口时,拷贝三四百兆的大文件没有发现问题,播放电影也没有题。这种故障其实根本就不是故障,其原因就是因为台式机主板的USB接口的电流输出限制才造成了移动硬盘 的使用不正常。

图片点击可在新窗口打开查看

  以下这种接口不多见,多见于一些OEM主板上面。

■GND  ■GND ■DATA+ ■DATA- ■VCC □NUL ■DATA+ ■GND ■VCC ■DATA- ■DATA+ ■GND ■GND □NUL ■VCC ■DATA-
6、四针单排

  见于华硕CUSL2-C(REV:1.02),三帝P651ML,精英L4VXA2等主板。

VCC ■DATA+ ■DATA- ■GND □NUL


图片点击可在新窗口打开查看

四、机箱端的接法

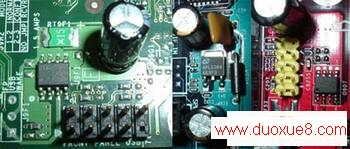

  目前市场上销售的DIY机箱的USB接头也有两种,一种是散的,一种是组合的,分别对应使用于非标USB接口和标准USB接口。

1、散线接头


图片点击可在新窗口打开查看

2、标准组合接头


图片点击可在新窗口打开查看

一般情况下,机箱使用的USB接头都使用4种不同颜色的线来使用之区别,其中黑色线为地线(GND),红色线为电源正级(VCC或+5Volt),白色线为数据负线(USB Port-或Data-),绿色线为数据正线(USB Port+或Data+)。

  无论是散头接法还是组合接法,我们一定确定我们的安装正确无误后(特别是电源正负的接法),才能加电试机,否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。

、USB接口的基本判断方法

  USB线的插头方法最多,有六针的,也有八针,九针,十针的,但是因为USB线使用+5V电源和地线,这就为我们判别其正确定义提供了帮助。因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波,为了防止这些电磁波对其他家用电器的干扰,都使用了全钢机箱,并且箱体安全接地。

  还有一点需要大家明白,不但机箱接地,同时机箱也是开关电源次级的电源地,即我们通常所说的“电源负极”。所以在我们判别USB接口的地时,只要把万用表置于*1档或导通档,测试USB接口中那根针与机箱是导通的,这样就可以马上判断出地线。只要知道地线了,与其隔两根针的就是“电源正”,即VCC端。其余就可以按位置排列了。

基本方法:

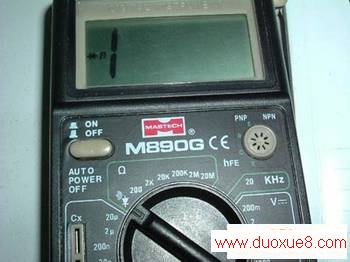

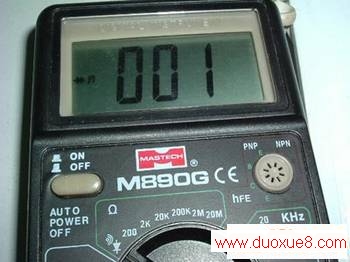

  将万用表置于通断档或电阻档的*1档。


图片点击可在新窗口打开查看

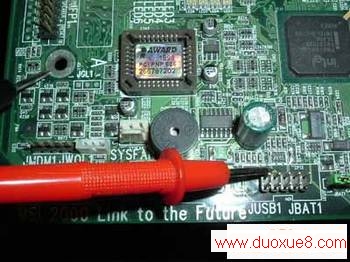

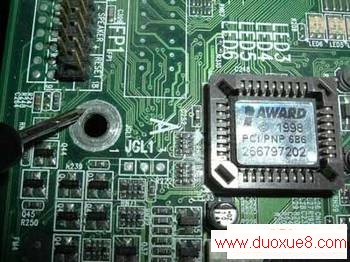

  用黑表笔接触主板的地线,如USB接口或键盘接口,固定螺丝位置的边缘,这些位置都是地线。


图片点击可在新窗口打开查看

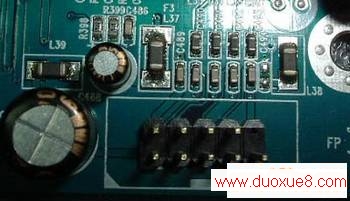

  黑表笔不动,用红表笔记逐个接触前置USB接口的插针。


图片点击可在新窗口打开查看

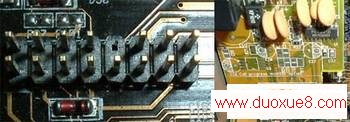

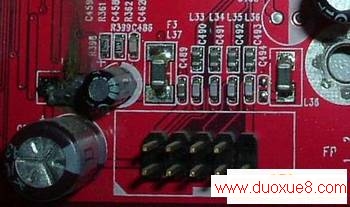

  当接到某一插针时,万用表发出鸣叫或电阻档指示为0或较小数值时,就表示此时红表笔接触的前置USB插针是地线(GND)。接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。


图片点击可在新窗口打开查看

  如果还不放心,我们还可以继续判断电源正。因为USB使用的+5V电源,是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的,只要测量有哪根针与ATX电源的红或紫导通就可以了。

  一些高档主板的USB供电不是直接由电源提供的,而是通过功率电源管按制USB供电当故障发生时切断对外设供电,或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法;也可以通过使用万用表的电阻档测量,与USB接口相连的保险电阻或控制电源管导通的插针,就是USB接口的正极。

六、USB接口的供电方法

1、采用+5VSB或+5V供电

  一些低端主板生产厂家出于生产成本的考虑,有的是直接使用开关电源送出的+5VSB或+5V供电,其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题USB外设就会导致主板立即重启。


图片点击可在新窗口打开查看

  中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作,避免受到热插拔USB外设时出现死机或重启现象。如下图因为生产厂家采用简单供电,导致供电回路中的滤波电感比较严重的烧毁。


图片点击可在新窗口打开查看

  因为后置USB接口与键盘接口相近,所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法,在键盘接口附近一般会有一个JB1跳线,用户可以选择是使用+5VSB(可以提供键鼠开机功能,网络唤醒功能,但电流较小,无法满足移动硬盘供电)供电;或者是使用+5V电源供电(提供电流较大,但无法键鼠开机)。不过一些主板在设计时就取消了跳线,所以当电脑关机时键鼠灯常亮,这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。


图片点击可在新窗口打开查看

  像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定,把键鼠和USB供电进行了分离.

图片点击可在新窗口打开查看

  如果还不放心,我们还可以继续判断电源正。因为USB使用的+5V电源,是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的,只要测量有哪根针与ATX电源的红或紫导通就可以了。

  一些高档主板的USB供电不是直接由电源提供的,而是通过功率电源管按制USB供电当故障发生时切断对外设供电,或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法;也可以通过使用万用表的电阻档测量,与USB接口相连的保险电阻或控制电源管导通的插针,就是USB接口的正极。

六、USB接口的供电方法

1、采用+5VSB或+5V供电

  一些低端主板生产厂家出于生产成本的考虑,有的是直接使用开关电源送出的+5VSB或+5V供电,其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题USB外设就会导致主板立即重启。


图片点击可在新窗口打开查看

  中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作,避免受到热插拔USB外设时出现死机或重启现象。如下图为生产厂家采用简单供电,导致供电回路中的滤波电感比较严重的烧毁。


图片点击可在新窗口打开查看

  因为后置USB接口与键盘接口相近,所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法,在键盘接口附近一般会有一个JB1跳线,用户可以选择是使用+5VSB(可以提供键鼠开机功能,网络唤醒功能,但电流较小,无法满足移动硬盘供电)供电;或者是使用+5V电源供电(提供电流较大,但无法键鼠开机)。不过一些主板在设计时就取消了跳线,所以当电脑关机时键鼠灯常亮,这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。


图片点击可在新窗口打开查看

  像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定,把键鼠和USB供电进行了分离.

2、采用+5V电源通过限流IC供电或使用电源管可控供电

  这种设计一般见于中高档主板,在USB供电回路中有电容滤波,保险电阻,限流IC或功率电源管,这种设计可以保证主板的每个USB接口向外设提供最大 500MA的供电电流,同时当外设短路时,限流IC会自动切断USB接口的供电,保证主机正常稳定的工作。不过,因为最大供电电流只有500MA,所以当我们使用移动硬盘时,往往就会出现无法认盘,认盘后文件读取不易,只能拷贝小文件不能拷贝大文件,拷贝文件容易死机等情况。

图片点击可在新窗口打开查看

七、注意事项

  六针的USB接口,其中的电源正和电源地是共用的。九针和十针的USB接口,第九针为空,是为了定位,防止USB接口反接,造成烧主板的情况。如果我们在判断时有疑问,我们还可以通过万用表辅助判断,以确定连接准确无误。

八、与其他接口的区别

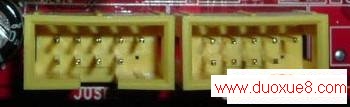

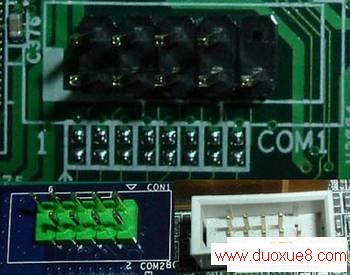

1、九针的COM接口

  现在因为USB接口和1394接口的迅速普及,二者的连接安装方便,可以带电拔插,所以原来经常使用的COM端口现在已经较少出现在主板上了。生产厂家为了兼顾不同的客户群,只是在主板保留COM口的插针,供有需要的用户单独外接使用。

  由于COM使用的也是九针接口,一些用户在连接前置USB接口时经常会出现错误。注意二者的区别,COM口的第十针是空的,同时外围一般会有一个图形框,再就是有明显的“COM”字母标注。

图片点击可在新窗口打开查看

2、九针的前置音频接口

  虽然前置音频接口(J_AUDIO)也是九针,但空针一般为第七针,同时该接口通常在声卡或后置耳麦接口附近。

图片点击可在新窗口打开查看

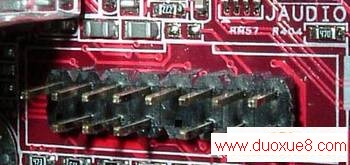

10针前置音频接口(隽星845PEML),该音频接口与普通常见的九针前置音频接口有所不同,1,9是右声道,2,10是左声道,3,4,7为地,5为VCC,6为MIC IN,8为空脚。

图片点击可在新窗口打开查看

3、九针的前置面板接口

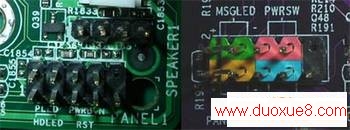

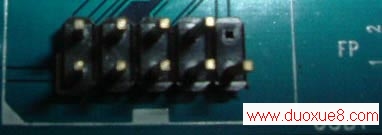

  前置面板接口就是通常的电源开关,复位键,硬盘灯,电源灯。这几根线通常组合在一起,也正好是九根针,如果没有图示说明,那和前置USB接口非常相似。不过,我们可以注意到空针的为置也是第10针,特别是新的主板该接口都用明显的颜色加以区别,因此不容易出现错误。

图片点击可在新窗口打开查看

4、九针INFOLINK接口

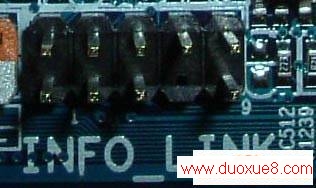

见于技嘉GA-IG1000-G主板。

图片点击可在新窗口打开查看

5、九针的SPDIF接口

  见于技嘉和微星主板,不过该接口空针的位置为第五针。

图片点击可在新窗口打开查看

6、9针JDB接口

  见于微星MS-6566,6580等主板上,要注意该接口与前置USB接口非常相似,也是空缺第九针。

图片点击可在新窗口打开查看

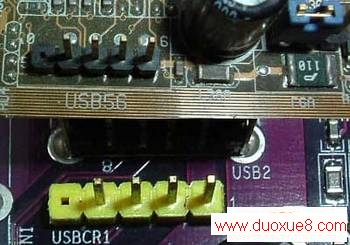

7、单排五针接口

  红外接口:红外接口的针脚定义和USB相似,也有VCC,GND两脚,再就是发送和接收两脚,不过红外接口用的单排五针空的是第四针,而非第五针。

图片点击可在新窗口打开查看

  网络唤醒接口:该接口虽然也是单排五针,但它的五针齐全。

图片点击可在新窗口打开查看

8、五针接口

  主板上的五针接口也有好几种,如红外,SPDIF接口,SUB_CEN接口,这几种接口虽然使用的双排六针,但只有五根针,一般不会当成USB接口使用。

图片点击可在新窗口打开查看

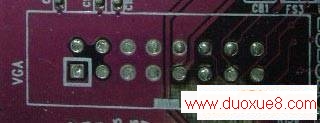

9、十五针接口

  主板集成VGA接口:该接口的使用在810之前的主板较常见,目前的主板一般都是直接使用板载VGA接口替代COM2接口的位置。

图片点击可在新窗口打开查看

  软猫接口:如精英P6SET-ML,这种猫在370接口的主板上较常见,需要占用一定的CPU资源来完成数据的调制和解调功能,属专用接口,只能与厂家自己生产的软猫配套使用。类似的还有网卡接口等。

图片点击可在新窗口打开查看

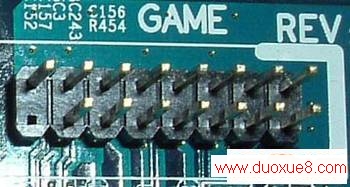

  GAME接口:因为游戏手柄也越来越多的使用了即插即用的USB接口,所以声卡附带的15针GAME接口使用的机会也越来越少,所以部分生产厂家就在主板后置接口中省去了该接口,但在主板提供了扩展可能。

图片点击可在新窗口打开查看

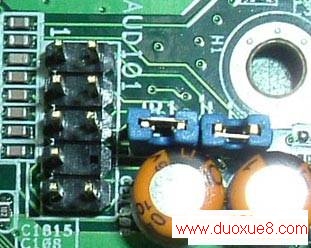

  14针接置音频接口:该前置音频接口见于技嘉U8668-D(七喜快乐2004),在其他主板上没有多见,最右边多余的四根针可以用来直接使用跳线帽来短接,使前后置音频接口同时起作用。否则后置接口将受前置接口的控制,当前置耳麦接口中插入话筒或耳机时,会自动切断后置接口的输入。

图片点击可在新窗口打开查看

图片点击可在新窗口打开查看

  网络唤醒接口:该接口虽然也是单排五针,但它的五针齐全。

图片点击可在新窗口打开查看

8、五针接口

  主板上的五针接口也有好几种,如红外,SPDIF接口,SUB_CEN接口,这几种接口虽然使用的双排六针,但只有五根针,一般不会当成USB接口使用。

图片点击可在新窗口打开查看

9、十五针接口

  主板集成VGA接口:该接口的使用在810之前的主板较常见,目前的主板一般都是直接使用板载VGA接口替代COM2接口的位置。

图片点击可在新窗口打开查看

  软猫接口:如精英P6SET-ML,这种猫在370接口的主板上较常见,需要占用一定的CPU资源来完成数据的调制和解调功能,属专用接口,只能与厂家自己生产的软猫配套使用。类似的还有网卡接口等。

图片点击可在新窗口打开查看

  GAME接口:因为游戏手柄也越来越多的使用了即插即用的USB接口,所以声卡附带的15针GAME接口使用的机会也越来越少,所以部分生产厂家就在主板后置接口中省去了该接口,但在主板提供了扩展可能。

图片点击可在新窗口打开查看

  14针接置音频接口:该前置音频接口见于技嘉U8668-D(七喜快乐2004),在其他主板上没有多见,最右边多余的四根针可以用来直接使用跳线帽来短接,使前后置音频接口同时起作用。否则后置接口将受前置接口的控制,当前置耳麦接口中插入话筒或耳机时,会自动切断后置接口的输入。

图片点击可在新窗口打开查看
