3.宽带路由器拨号连接Internet

现在，ADSI MODEM、宽带路由器、本地连接的私有IP地址都处在同一个网段下，能够实现数据传送了。

在IE地址栏中输入"http：／／192．168．1．2"并"回车"，然后输入管理密码进入TL-R400管理页面，点右下角的"Connect"按钮进行拨号连接。等待约5秒钟后，连接成功，同时TL-R400将显示获得的公有IP地址、ISP的DNS服务器地址等信息

现在客户机可以上网了。打开IE，输入网址-- GO！！

以后要上网时，只要将 ADSL MO- DEM和TL- R400的电源打开，TL- R400就会自动拨号连接上 Internet。这时计算机登录后，就可以直接上网了，无须任何额外的操作。如果不想上网了，关闭TL-R400的电源即可。

TL-R400支持4台计算机共享上网，如果多于 4台计算机，可以再加一个集线器(或交换机)，组网方式如图

它是专门针对家庭用户和小型办公室而开发的共享上网设备。它集成了4口10／ 100Mbps交换机，用于连接需要上网的用户计算机。而背面板上的WAN口，则是用来连接ADSL MO- DEM等网络接人设备的。它的组网方式如图所示

1.宽带路由器的配置

现在，我们要对TL-R400宽带路由器进行简单的配置，让它能够代替计算机进行自动拨号。

同大多数以太式ADSL MODEM一样，TL-R400宽带路由器也具有一个IP地址，且采用Web页管理方式。我们可以在 IE浏览器地址栏中输入"http：／／xxx．xxx． XXX．XXX''进入管理页面来对它进行设置。 TL-R400出厂时默认的IP地址是"192．168．123．254''， 子网掩码为"255．255．255．0"。我们要注意，现在直接在计算机的IE浏览器地址栏中输入"http：／／ 192．168．123．254"是无法访问管理页面的，道理很简单：IP地址要处于同一个网段才可以进行访问。于是我们首先要修改计算机本地连接的IP地址。

进入局域网中任意一台计算机系统"本地连接"的"TCP／IP属性"对话框。在该对话框中，将IP地址设置为"192．168．123． x"(x为1-253的自然数)，同时将网关设置为"192．168．123．254"。连续两次"确定"后，设置立即生效。现在，我们可以在IE地址栏中输入"http：／／192．168．123．254"进入 TL-R400的管理页面了。

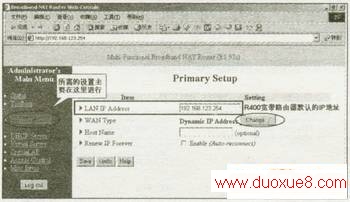

在出现的登录页面左侧登录框输入默认密码"admin"进入管理页面。在管理页面左侧的菜单中，选择"Primary Setup'' (主要设置)项，出现如图示的对话框

在该对话框中，显示有TL-R400的默认IP地址以及WAN(广域网)的类型，默认为"Dynamic IP Address"(动态IP地址)。点击"Change"(更改)按钮，进入图所示对话框

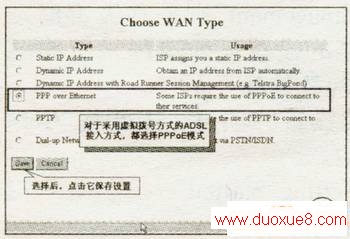

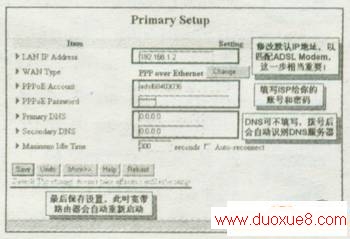

在该对话框中，我们须点选"PPP over Ethernet'' 来将 WAN类型更 改 为''PPPoE'' (局域网上的点对点协议)，这是因为ADSL拨号采用的是该协议。点选后，点击"Save"按钮进入下一步的对话框。在这里，我们要填写ADSL的账号和密码(即ISP提供给你的ADSL用户名和密码)，以后，拨号的任务就交给TL-R400了。填写完毕后保存设置。不过且慢!!我们仔细思考网上数据传送到用户计算机的过程，是从 InternetADSL MODEM宽带路由器本机，而前面我们已经看到为了访问宽带路由器，我们必须将本地连接的IP地址段和宽带路由器的IP地址段统一起来才行，那么，进而联想到ADSL MODEM的默认私有IP地址是"192．168．1．1"(多数以太式 ADSL MODEM出厂默认IP地址都是"192．168．1．1")， 子 网 掩 码 为"255．255．255．0'。很显然，和"192．168．254． x"不在一个网段上，也就是说，这时TL- R400是无法访问ADSL MODEM的，数据也无法传送。只有当ADSL MODEM、宽带路由器、本地连接三者的IP地址段一致的时候，才能实现互访和数据传输!所以，我们还要对 TL-R400的IP地址进行修改，我们建议将IP地址修改成与 ADSL MODEM同网段，例如本例的"192．168．1．2"，子网掩码"255．255．255．0''

最后点击"Save"按钮保存设置，并点击"Reboot"按钮立即重新启动TL-R400宽带路由器使设置生效
